门窗洞口尺寸该怎么测量?

发布时间:2019-12-03 09:22

来源:www.9hmc.com

  根据门窗洞口形状测量方法:

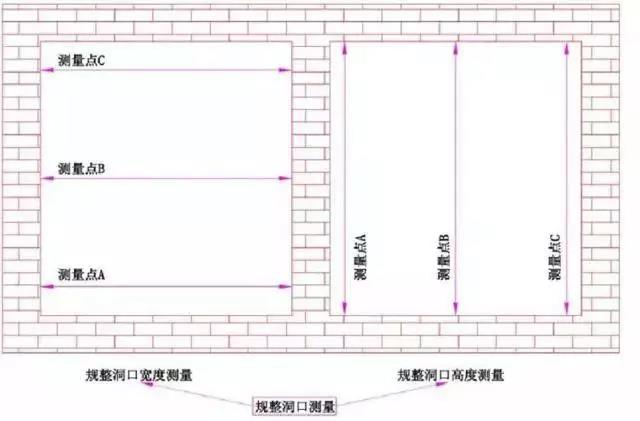

  方形洞口 门洞的宽度:水平测量门洞左右的距离,选取A B C三个个以上的测量点进行测量,其中最小值(减门框调整余量) 为门框外延宽度尺寸。门洞的高度:垂直测量门洞上下的距离,选取三个以上的测量点进行测量,其中最小值(见门框调整余量)为门框外延高度尺寸。测量后做记录,标准好位置及门窗代码,以便后续复核及安装。

  门窗洞口尺寸该怎么测量?

  直角洞口

直线洞口测量

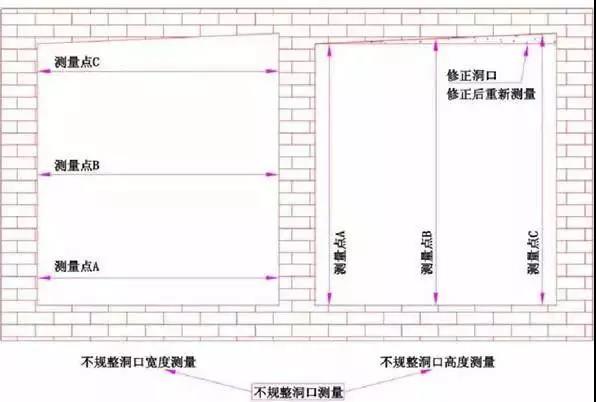

  斜形洞口 宽度尺寸与方向洞口测量方法一样,高度方向要测量左右两边的尺寸算及中间点的尺寸,以便后续在CAD中模拟比对确定斜度。

  门窗洞口尺寸该怎么测量?

  斜形洞口

斜形洞口洞口测量尺寸

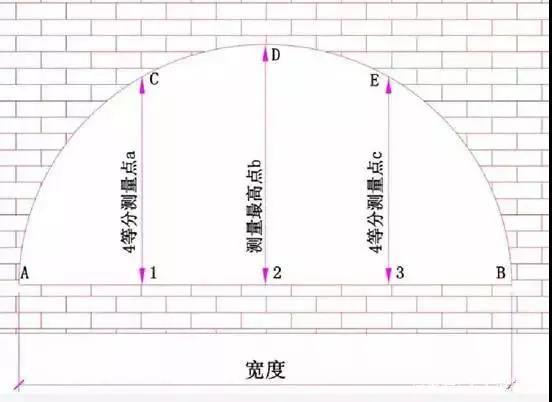

  圆形洞口,先测量悬长,再测量A B C D E尺寸,确定圆的半径及拱高,如果是椭圆或不规则的圆,可用纸板或雨布放置在洞口上直接将洞口外形画出来,后续生产时也要比对生产检验。

  门窗洞口尺寸该怎么测量?

  圆形洞口

圆形洞口测量尺寸

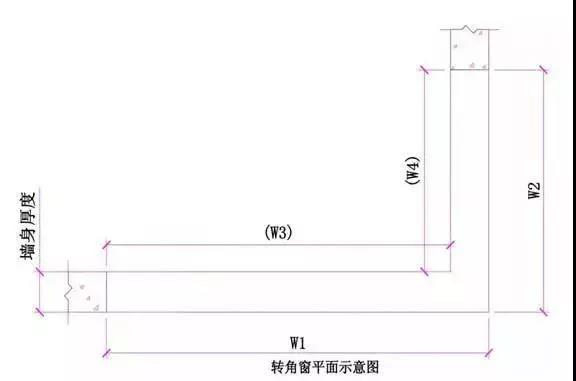

  直角形洞口 ,测量如下图尺寸及墙角厚度确保门窗在墙体上。

  门窗洞口尺寸该怎么测量?

  直角洞口

直角洞口测量尺寸

  测量数据整理:测量记录时一定要记录洞口尺寸, 根据洞口状况,可分干法安装与湿发安装,湿法安装一般是毛坯洞口,一般四周各预留间隙25mm,干法安装一般是预埋副框,门窗尺寸比副框四周小5mm,测量好数据后,尽快出门窗方案大样图客户确定下单后,再次复核洞口尺寸及数量,确认OK后方可下单制作。门洞测量是门窗安装的首要环节,只有在确保尺寸准确,才能够顺利进行安装,保证家居门窗的安全性。
