基材是指表面未经处理的铝合金建筑型材。

　　装饰面是指型材经加工、制作并安装在建筑物上后，处于开启和关闭状态时，仍可看得 见的表面。

　　外接圆指能够将型材横截面完全包围的最小圆。

　　1.合金牌号、状态

　　铝合金建筑型材的合金牌号及状态应符合表2 - 6的规定。

　　表2-6 合金牌号及供应状态

　　2.化学成分

　　化学成分是决定材料各项性能的关键。为了获得良好的挤压性能、优质的表面处理 性能、适宜的力学性能、满意的表面质量和外观装饰效果，必须严格控制合金的化学 成分。

　　铝合金建筑用型材的化学成分规定见表2 - 7。

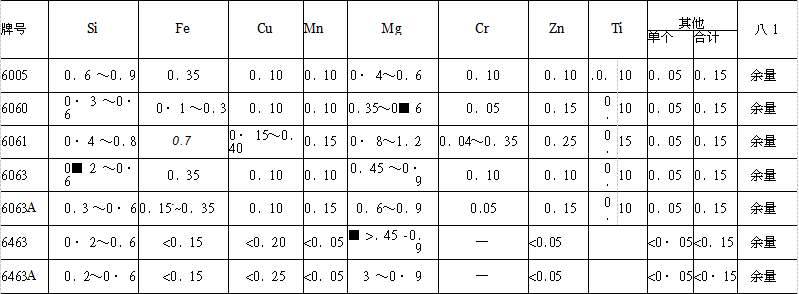

　　表 2-7 6005、6060、6061、6063、6063A、6463、6463A

　　合金牌号的化学成分(质量分数)

　　1. 物理性能

　　铝合金建筑型材物理性能见表2 - 8。

　　表2 - 8 铝合金建筑型材物理性能

　　2. 材质要求

　　《铝合金建筑型材第丨部分：基材》(GB 5237_1 一2008)对锅合金建筑型材—基材 的质量作了规定。

　　(1) 型材的合金牌号、供应状态应符合表2-6的规定。

　　(2) 型材的化学成分应符合表2 - 7的规定。

　　(3) 横截面尺寸偏差。铝合金建筑型材的横截面尺寸分为壁厚尺寸、非壁厚尺寸、角 度、倒角半径及圆角半径、曲面间隙和平面间隙。

　　1)

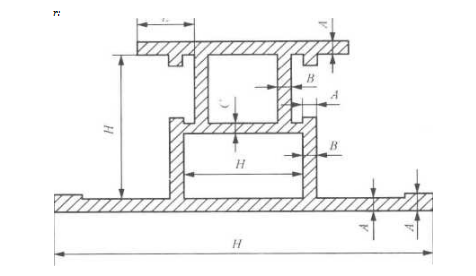

　　壁厚尺寸。铝合金建筑型材的壁厚尺寸分为A、B、C三组，如图2-6所示。

　　图2-6铝合金建筑型材的壁厚尺寸 A—翅壁壁厚;B封闭空腔周壁壁厚;C一两个封闭空腔间的隔断壁厚; H —非壁厚尺寸;对开口部位的ff尺寸偏差有重要影响的基准尺寸

　　型材的壁厚偏差应符合表2-9的规定。有装配关系的6060-丁5、6063-丁5、6063八-丁5、 6463-T5、6463A-T5的型材壁厚偏差，应选择表2-9的高精级或超高精级。

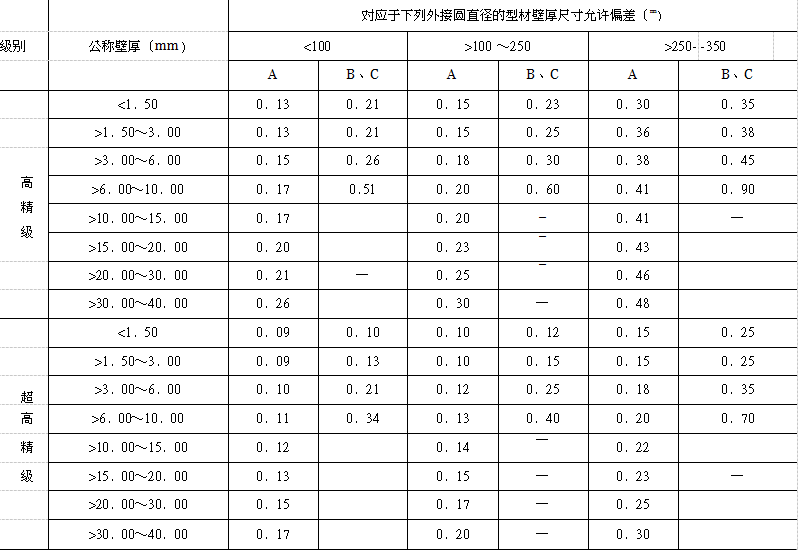

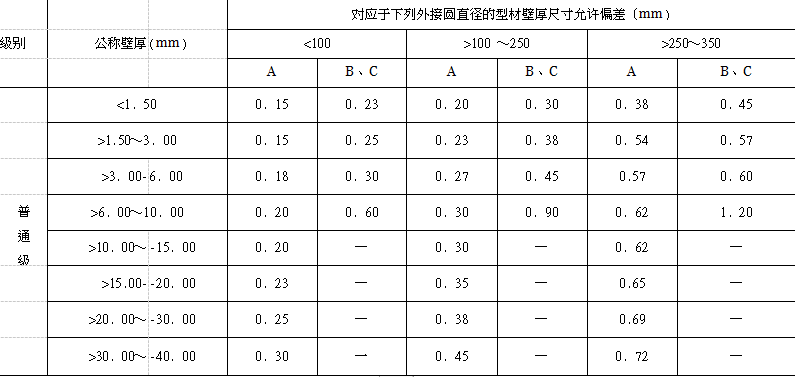

　　表2-9 壁厚允许偏差

　　续表

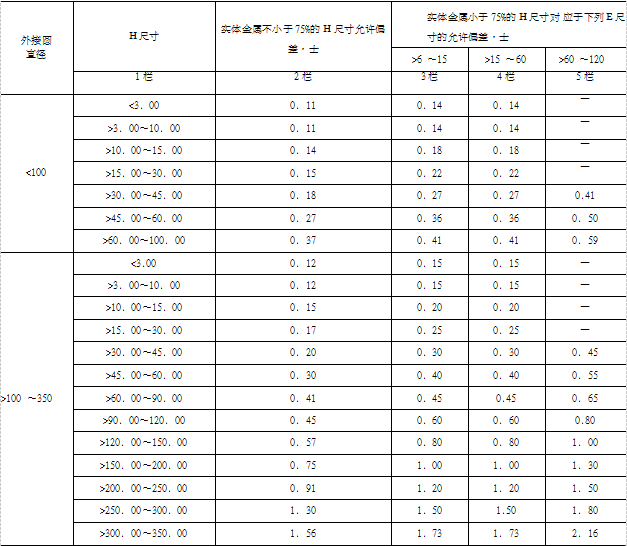

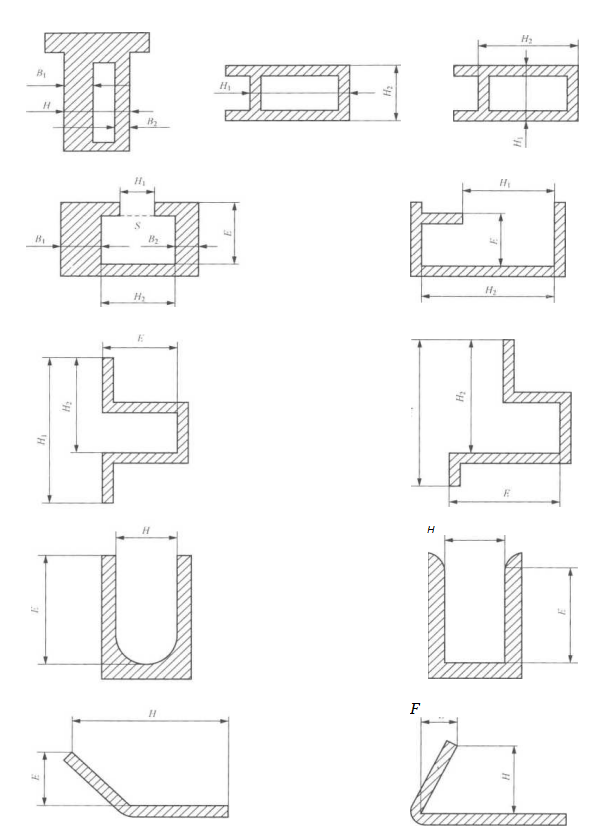

　　2) 非壁厚尺寸。铝合金型材的非壁厚尺寸如图2-7所示的H、H,、^2等只尺寸。 非壁厚尺寸偏差分为普通级、高精级和超高精级，分别见表2-10〜表2-12。有装配关 系的6060-T5、6063-T5、6063A-T5、6463-T5、6463A-T5的型材尺寸偏差，应选择高精级

　　或超高精级。

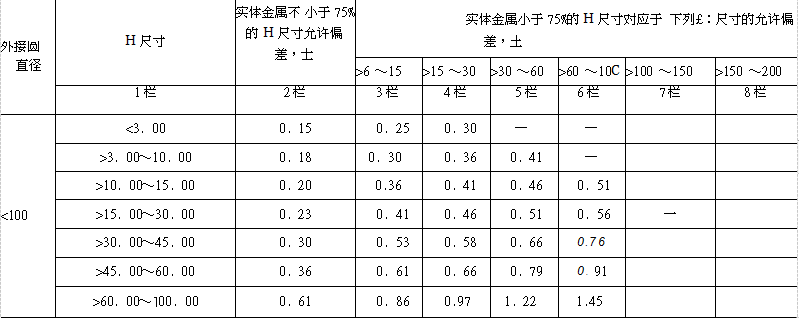

　　表2-1« 非壁厚尺寸U/)允许偏差(普通级) (单位：_)

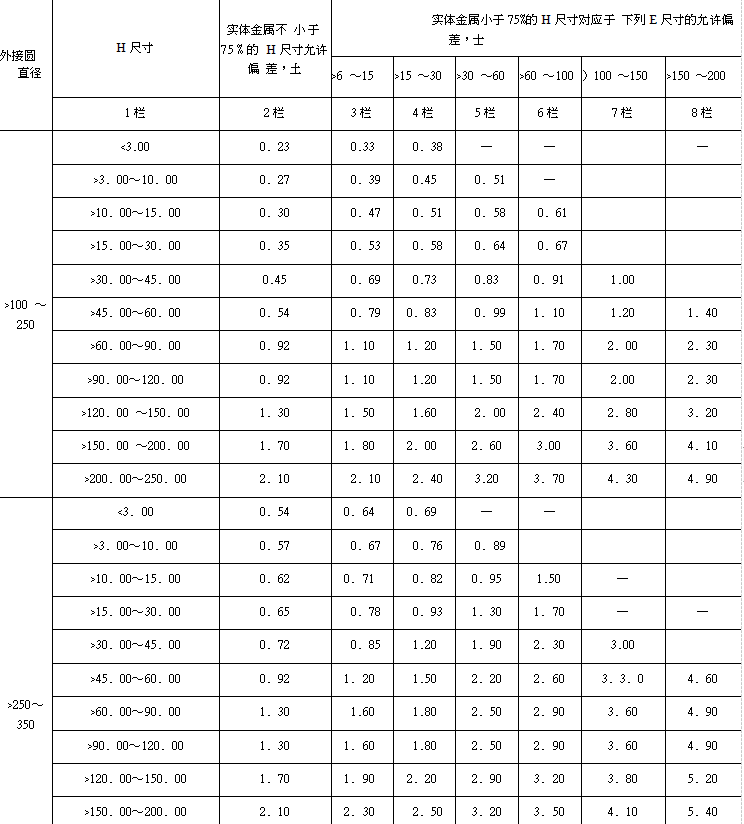

　　续表

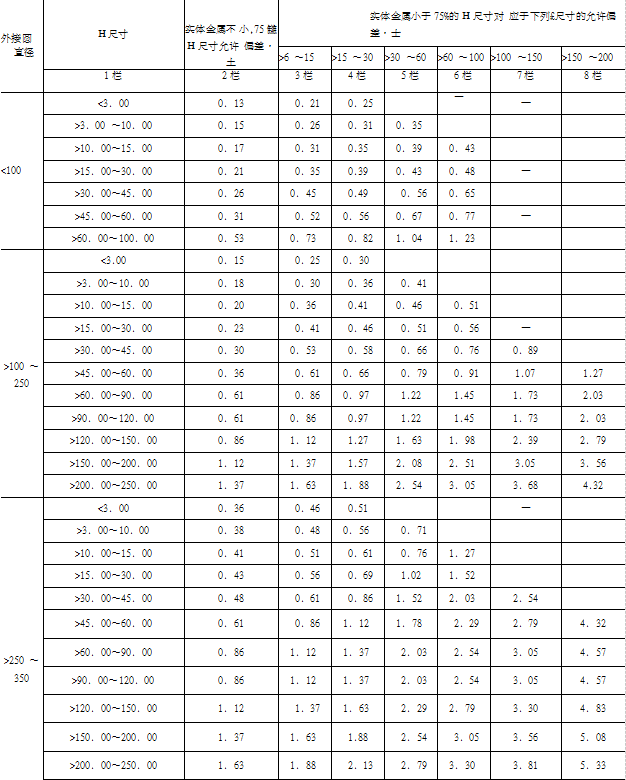

　　表2-12 非壁厚尺寸(H)允许偏差(超高精级) (单位：mm)

　　3) 角度。型材角度允许偏差应符合表2-13的规定，精度等级在图样或合同中注明， 未注明时6060-T5、6063-T5、6063A-T5、6463-T5、6463A-T型材角度偏差按高精级执行, 其他型材按普通级执行。

　　表2-13 横截面的角度允许偏差

　　4) 倒角半径及圆角半径。型材横截面上的倒角(或过渡圆角)半径(r)及圆角半径 (i?)如图2-8所示。

　　当型材图样上标注有倒角半径V”字样时，表示倒角半径为不大于〇.5mm;否则，倒

　　角半径将以数字的方式标在图样上。

　　当型材图样上标注有圆角半径“R”字样时，表示圆角半径符合表2 _14的规定;否则， 圆角半径将以数字的方式标在图样上。

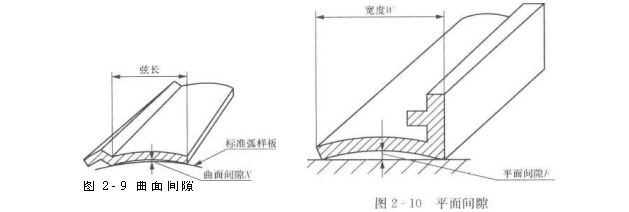

　　5) 曲面间隙。将标准弧样板紧贴在型材的曲面上，型材曲面与标准弧样板之间的最大 间隙，即为型材的曲面间隙，如图2-9所示。

　　型材曲面与标准样板之间的间隙为每25_的弦长上允许的最大值不超过〇. 13mm，不 足25mm的部分按25mm计算。

　　6)

　　'平面间隙。将长度大于型材平面宽度的直尺靠在型材的凹面上，则直尺与型材之间 的最大间隙，即为型材在整个宽度上的平面间隙(图2-10)。

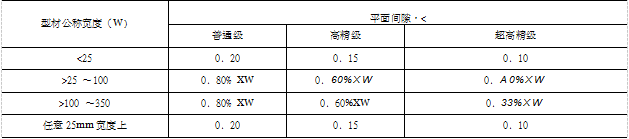

　　型材的平面间隙应符合表2-15的规定。未注明精度级别时，6060-T5、6063-T5、6063A-T5、6463-T5、6463A-T型材平面间隙按高精级执行，其他型材按普通级执行。

　　5.弯曲度

　　将型材放在平台上，靠自重达到稳定时，则沿型材长度方向上的型材底部与平台间的最

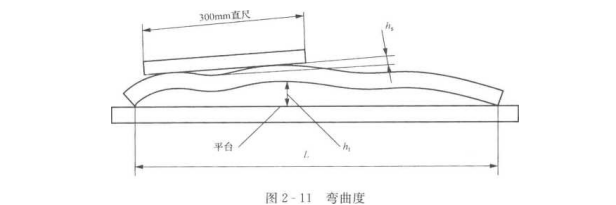

　　大间隙即为型材全长(厂)上的弯曲度;将300mm长的直尺沿型材长度方向靠在型材上， 则型材与直尺间的最大间隙，即为型材任意3〇〇mm长度上的弯曲度(图2-11)。

　　型材的弯曲度应符合表2-16的规定。未注明弯曲度的精度等级时，6060-T5、6063-

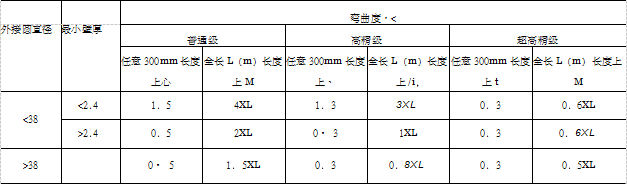

　　T5、6063A-T5、6463-T5、6463A-T型材弯曲度按高精级执行，其他型材按普通级执行。 表2-16 允许的弯曲度 (单位：mm)

　　6. 扭拧度

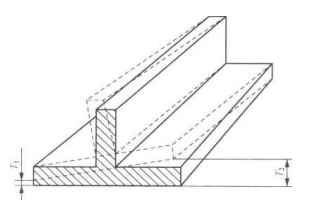

　　将型材放在平台上，并使其一端紧贴平台，型材借自重达到稳定时，型材翘起端的两侧 端点与平台之间的间隙乃和T2的差值，即为型材的扭拧度(图2- 12)。

　公称长度小于或等于7m的型材，扭拧度应符合表2 - 17的规定。未注明扭拧度精度等 级时，6060-T5、6063-T5、6063A-T5、6463- T5、6463A-T型材弯曲度按高精级执行，其 他型材按普通级执行。

　　7. 长度

　　型材公称长度小于6m时，允许偏差为 + 15mm;长度大于6m时，允许偏差双方 协商。

　　8. 端头切斜度

　　型材端头切斜度不应超过2°。

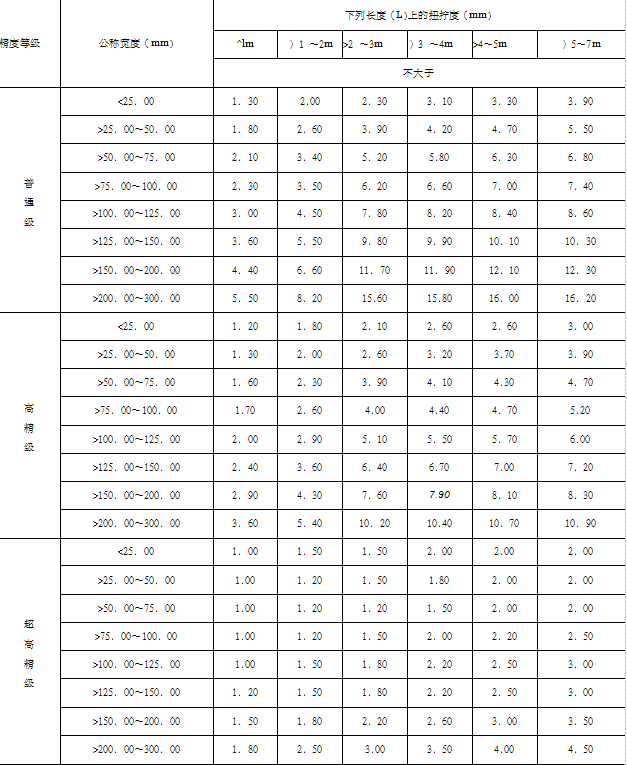

　　表2-17 允许的扭拧度

　　9. 力学性能

　　铝合金建筑型材的室温力学性能应符合表2 -18的规定。

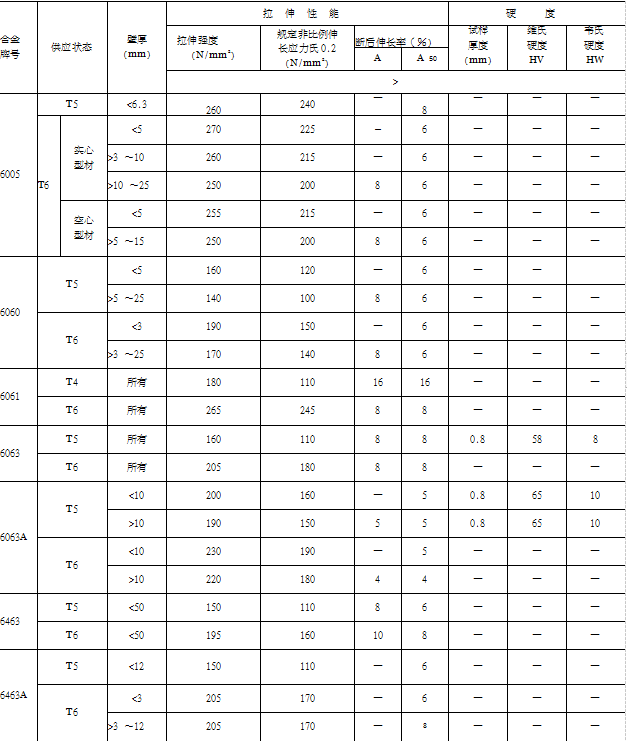

　　表2 -18 室温力学性能

　　10. 外观质量

　　(1) 型材表面应整洁，不允许有裂纹、起皮、腐蚀和气泡等缺陷存在。

　　(2) 型材表面上允许有轻微的压痕、碰伤、擦伤存在，其允许深度见表2-19;模具挤 压痕的深度见表2-20。

　　(3) 型材端头允许有因锯切产生的局部变形，其纵向长度不应超过10_»

　　
