铝木复合型材自引进国内生产，经过不断地对生产工艺改进和研发，铝木复合型材的复 合
方式有很多种.但目前各型材市场厂家所生产的铝木复合型材主要有三种复合方式，即穿 压式、

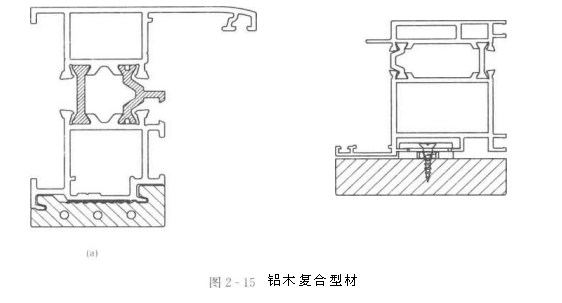

卡扣式和塑桥式。其中，尤以穿压式[图2-]5 (a)]和卡扣式[图2-15 (b)]最为 常见。
1.术语
挤压木型材：将木质粉料和高分子材料及添加剂等按一定比例混合后，经热挤压成 型
的具有隔热功能和装饰效果的型材。
集成材：以锯材为原料，将木纤维方向基本平行的板材、小方材指榫加工，在宽度 和
厚度方向上胶合接长制成的板方材。
穿压式：将铝合金型材与木型材连接部位开齿，并穿人木型材、再滚压，使木型材 被
铝合金型材牢固咬合的复合方式。
R扣式：利用铝合金型材和木型材的物理性能(如弹性、连接部位结构等)，将木 型
材卡接或扣接在铝合金型材上的复合方式。
塑桥式：铝合金型材和木型材之间通过塑料桥式部件连接在一起的复合方式，又称 为
铝塑木复合型材。
铝木复合型材：铝合金型材与木型材采用穿压式或卡扣式复合而制成的具有隔热功
能与装饰效果的型材。
连接卡件：用于铝合金型材与木材之间的结构连接件。
2•铝木复合型材质量要求
铝木复合型材主要为铝合金型材和木材复合而成，不管两者的复合方式有何不同，都是 室
外侧为铝合金型材，室内侧为木型材。室外侧的铝合金型材有普通铝合金型材和隔热铝合 金型
材两种形式。室内侧的木型材包括有挤压木型材和集成材。
40
铝合金型材。
铝合金型材尺寸精度应选用高精级。主要受力杆件中，门的最小实测壁厚不应低
于
Omm,窗的最小实测壁厚不应低于].4mm。
铝合金型材表面处理应符合下列规定：0
阳极氧化型材。阳极氧化膜膜厚应符合AA15级要求，氧化膜平均膜厚不应低于 15pm，
局部膜厚不应小于12ptm。
电泳涂漆型材。阳极氧化复合膜，表面漆膜采用透明漆符合B级要求，复合膜局部 膜
厚不应小于16;JLm;表面膜采用有色漆符合S级要求，复合膜局部膜厚不应小于21yn。
粉末喷涂型材。装饰面上涂层最小局部膜厚应大于40/^m。
氟碳漆喷涂型材。二涂层氟碳漆膜，装饰面平均漆膜厚度不应小于3(Vm;三涂层氟 碳
漆膜，装饰面平均漆膜厚度不应小于40(10!!。
铝合金隔热型材采用型材穿条工艺的复合铝型材，其隔热材料应使用聚酰胺66加 25%
玻璃纤维;采用浇注工艺的复合铝型材，其隔热材料应使用高密度聚氨基甲酸乙酯 材料。
木材。
对于集成材木材，木材应选用同一树种材料，集成材含水率应在8%〜15%，甲醛释放 含量
不大于1.5mg/L。集成材外观质量应使用优等品，可视面拼条长度应大于250mm，宽 度方向
无拼接，厚度方向相邻层的拼接缝应错开，指接缝隙紧密。木材表面光洁、纹理相 近，无死节、
虫眼、腐朽、夹皮等现象。型材平整无翘曲，棱角部位应为圆角。翘曲度要求 为横向弦高与横
向长度之比小于〇. 3%，直度要求边缘直度小于1. Omm/m。
木材用水性涂料应符合《室内装饰装修用水性木器涂料》(GB/T 23999—2009)规定， 面
漆应符合C类漆要求，底漆应符合D类漆要求。漆膜厚度宜为80〜12(Vm。水性涂料喷 涂应
在木材含水率不大于12%±2%，木材表面温度15〜25°C进行。喷涂应在能够调节温 度、湿度、
无尘的喷房内进行。
对于挤压木型材，其质量要求应符合表2 - 34规定。
表2-34 挤压木型材质量要求

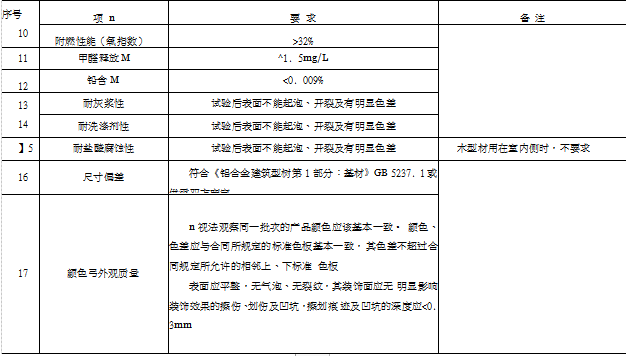

续表
铝合金型材质量主要由型材的合金牌号、供应状态、力学性能及尺寸偏差等决定，铝合 金
型材的表面处理方式决定了门窗的耐候性能，铝合金型材的断面规格尺寸对门窗的抗风压 性能
和安全性能有重要影响，型材的断面结构形式决定了门窗的气密、水密性能，而铝合金 型材的
隔热性能直接影响了铝合金门窗的保温隔热性能。
铝合金铟材作为构成铝合金门窗的主要构件，其质量的优劣及性能的高低，直接决定了 所
生产的铝合金门窗产品质量的优劣和性能的高低。
铝合金型材作为铝合金门窗的主要原材料，其性能的高低直接决定了铝合金门窗的性能 高
低及使用耐久性u因此，铝合金性材的使用选择是铝合金门窗设计人员的首要任务。门窗 用铝
合金型材的选择应根据以下几方面要求：
1 •根据门窗的节能要求选择
n窗节能是门窗设计的首要考虑目标，因此，铝合金门窗的节能设计是门窗设计人员的 首
要任务。由t我国地域辽阔，南北气候跨距很大，气候条件复杂，铝合金门窗要达到节能 设计

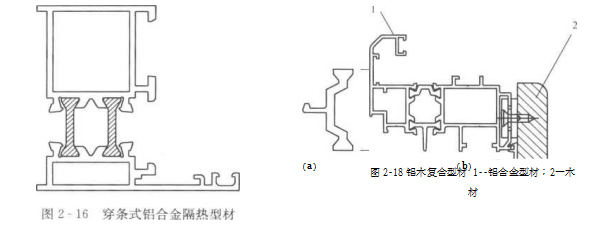

要求，首先要选择导热系数低的铝合金型材即隔热铝合金型材(图2-16)。隔热铝合金 型材的
隔热功能主要是由于铝合金型材的中间隔热材料阻隔了型材两侧的热量传导。铝合金 塑材的中
间隔热材料主要有两种：一是穿条式隔热型材用硬质塑料隔热条，二是浇注式隔热 型材用聚
氨基甲酸乙酯。
两种隔热材料的共同特点是性能稳定、线膨胀系数小、导热系数小等。通过隔热材料将
铝合金型材断开，起到“断桥”的作用，阻隔热的传递。以隔热条为例，如图2 _ 17所示。 隔
热条的截面高度^的推荐尺寸见表2-35，隔热条的导热系数为0.2〜0.34W/(m • K)， 从图
2-17中可以看出，隔热条的截面高度A对隔热条的隔热性能起主要影响，截面高度A 尺寸越
大，隔热性能越好。因此，对于节能要求较高的铝合金门窗应选用截面尺寸较大的隔 热材料.
以降低型材的传热系数。
铝木复合型材的出现，为铝合金门窗的节能设计提 供了选择，如图2- 18所示。从图2-18
中可以看出，铝 木复合型材由两部分组成，室外侧为采用隔热断桥铝合 金型材，室内侧为木
材，两者通过专用技术复合在一起。
铝木复合型材以隔热铝合金型材为主材，具有隔热铝合 金型材的一切特点，木材主要起到室内
侧装饰作用和增 强型材的保温隔热性能。因此，铝木复合型材具有较高 的性能和较高的产品
价格，属于高档门窗用型材。
2.根据门窗的性能要求选择 铝合金型材的断面结构不同，由其生产出的铝合金 门窗的
性能也不同，差别很大。因此，型材的断面配合结构决定了门窗的物理性能高低。
当铝合金门窗受到荷载作用时，最终通过受力杆件将所受到的荷载传递到主体结构上。 因
此，受力杆件的型材截面结构决定了门窗承受的荷载能力情况，也即决定了门窗的抗风压 性能。
当门窗设计需要较高的抗风压性能指标时，就要选择具有较高抗风压性能的截面型 材，如大截
面、壁厚较厚的型材。
铝合金门窗的气密性能、水密性能和隔声性能，与框扇型材的配合结构有关，见图2-
19 和图 2-20。
在图2- 19和图2-20中，两种型材配合均通过选用带中间密封胶条的框扇型材配合， 将
框扇密封部分分隔成独立的水密腔室和气密腔室，提高了门窗的水密性能和气密性能，但 在图
2-19中，中间密封胶条与扇料内侧铝型材搭接，不符合等温线设计原理，降低了门窗 的传热
系数。图2-20中，中间密封胶条的搭接配合符合等温线设计原理，更好地提高了门 窗的整体
保温性能。同时，图2-20中窗扇外侧部位设计有防水挑檐.提高了门窗的防水性 能。因此，采
用图2-20所示的铝合金型材断面结构设计的门窗，能够更好地提高铝合金门 窗的气密、水密、
保温和隔声性能。
根据门窗的使用环境选择
铝合金型材的表面处理方式不同，其适应的环境条件不同，耐候性能不同。
阳极氧化型材的氧化层脆硬，抗磨、抗光、抗风和抗紫外线，具有良好的抗腐蚀性，有 较
高的抗有机制剂和无机制剂的侵蚀能力;电泳涂漆型材的保护膜为阳极氧化膜和电泳涂层 的复
合膜，因此其耐候性优于阳极氧化型材，但电泳型材外观华丽，漆膜易划伤;粉末喷涂 型材是
以热固性饱和聚酯粉末作涂层，采用静电喷涂工艺处理，其特点是抗腐蚀性能优良， 耐酸碱烟
雾大大优于阳极氧化型材;氟碳漆喷涂型材以聚偏二氟乙烯树脂与金属粉的混合料 经喷涂T.
艺处理，涂层具有金属光泽。氟碳涂层耐紫外线辐射，其耐腐蚀性能又优于粉末涂 层，一般用
于高档铝型材的表面处理。
通过分析可知，在进行铝合金型材选择时，应根据铝合金门窗所处的外部气候环境条件 选
择合适的表面处理型材。
根据型材的性能特点选择
建筑门窗用铝合金型材主要是通过挤压成型，因此，铝合金型材的性能和质量与铝合金 型
材的合金牌号、供应状态、力学性能及尺寸偏差有很大的关系。合金牌号不同，型材的合 金成
分不同;供应状态不同，型材的时效状态不同。型材的力学性能与合金牌号和供应状态 有着直
接的关系。
铝合金型材的抗拉、抗压、抗弯强度设计值是根据材料的强度标准值除以材料性能分项 系
数取得的，按照《铝合金结构设计规范》(GB 50429—2007)规定，铝合金材料性能分项 系数
yf取1.2，因此相应的铝合金型材抗拉、抗压、抗弯强度设计值为：
fn — fak/yt — 2
式中/a——铝合金型材强度设计值(N);
U——铝合金型材强度标准值(N);
7r——招合金型材性能分项系数。
抗剪强度设计值人=|。
铝合金型材强度标准值/ak—般取铝合金型材的规定非延伸强度尺《.2,尺,>〇.2可按国家标 准
《铝合金建筑型材》(GB 5237)的规定取用。为便于设计应用，将计算得到的数值取5的整数
倍，按照这一要求计算出铝合金门窗常用铝型材的强度设计值见表2 _ 36。

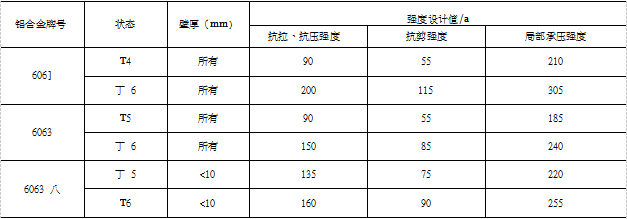

表2-36 铝合金型材的强度设计值/, (单位：N/_2)
从表2-36中可以看出，不同合金牌号、不同供应状态的铝合金型材，其强度设计值差 别
较大，即使是同一合金牌号的铝合金型材，不同的时效状态下，其强度设计值差别也很 大，因
此在进行铝合金门窗强度校核时，结果可能有很大的不同。
铝合金型材的尺寸偏差有普通级、高精级和超高精级之分，对于高档门窗的设计，应选 择
尺寸偏差等级高的型材，才能更好地保证铝合金门窗构件的加工精度及配合要求。
根据建筑物的内外装饰效果选择
门窗作为建筑的配套产品，其设计效果应与建筑的内外装饰效果相一致。铝合金型材本 身
色彩单调，但经过不同的表面处理后，其色彩选择性多样化，可供选择的花色很多，因此 铝合
金门窗的设计过程中，应根据建筑物的室外整体设计效果和室内环境的装饰效果分别选 择合适
的室内外色调，使得铝合金门窗的内外色调满足建筑内外装饰效果的需要。
推荐阅读↓↓↓↓
门窗加盟，就选九号门窗，今天选择了九号门窗，明天我们共创辉煌，加盟热线138 2324 9018（24小时服务）,同时我们也期待您实地考察，地址：深圳市龙华区宝能科技园6栋A座8楼整层，九号门窗官网：www.9hmc.com
